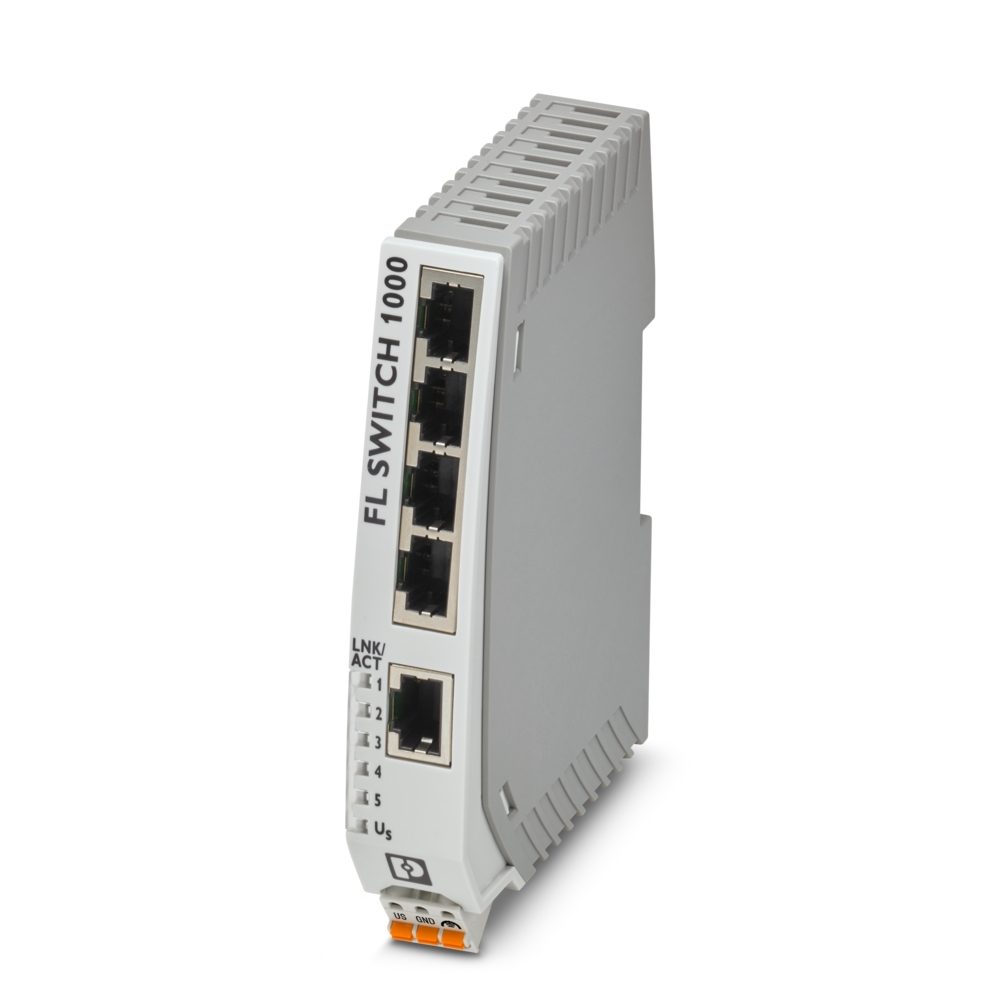

| Rozměry |
|
| Šířka |
22,5 mm |
| Výška |
117 mm |
| Hloubka |
84 mm |
| Poznámka k rozměrovým údajům |
123 mm s konektorem |
| |
|
| Okolní podmínky |
|
| Druh ochrany |
IP30 |
| Teplota prostředí (provoz) |
-10 °C ... 60 °C |
| Teplota prostředí (skladování/přeprava) |
-40 °C ... 85 °C |
| Přípustná vlhkost vzduchu (provoz) |
5 % ... 95 % (bez kondenzace par) |
| Přípustná vlhkost vzduchu (skladování/přeprava) |
5 % ... 95 % (bez kondenzace par) |
| Tlak vzduchu (provoz) |
79 kPa ... 108 kPa až do 2000 m n.m. (bez snížení výkonu) |
| Tlak vzduchu (skladování/přeprava) |
79 kPa ... 108 kPa až do 2000 m n.m. (bez snížení výkonu) |
| |
|
| Rozhraní |
|
| Rozhraní |
Ethernet (RJ45) |
| Počet portů |
5 (Porty RJ45) |
| Informace k typu připojení |
Automatické vyjednání a automatické křížení |
| Fyzika přenosu |
Ethernet v RJ45 zkroucený pár |
| Rychlost přenosu |
10/100 MBit/s |
| Délka přenosu |
100 m (na každý segment) |
| Kontrolky LED |
Datový příjem, stav Link |
| |
|
| Funkce |
|
| Základní funkce |
Neřízený datový přepínač / Autonegotiation, v souladu s normou EEE 802.3, přepínací mód Store and Forward |
| Další funkce |
Autonegotiation |
| Tabulka adres MAC |
2k |
| Třída shody PROFINET |
Conformance-Class A |
| Stavové a diagnostické indikace |
LED: US, spojení a aktivita na port |
| |
|
| Parametry rozsáhlosti sítě |
|
| Hloubka kaskády |
Struktura sítě, linkových vedení a hvězdice: libovolná |
| Maximální délka vedení (kroucená dvojlinka) |
100 m |
| |
|
| Napájecí napětí |
|
| Napájecí napětí |
24 V DC |
| |
24 V AC (50/60 Hz) |
| Zbytkové vlnění |
3,6 VPP (v rámci rozsahu přípustného napětí) |
| Rozmezí napájecího napětí |
9 V DC ... 32 V DC |
| |
18 V AC ... 30 V AC (50/60 Hz) |
| Příkon typický |
19 mA |
| Maximální příkon |
110 mA |
| |
|
| Všeobecné |
|
| Způsob montáže |
Nosná lišta |
| Provedení AX |
Samostatný |
| Čistá hmotnost |
170 g |
| Materiál pouzdra |
Plast |
| MTTF |
167,2 Roky (Standard MIL-HDBK-217F, teplota 25 °C, provozní cyklus 100 %) |
| |
1627 Roky (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %) |
| |
1526 Roky (Telcordia-Standard, teplota 25 °C, pracovní cyklus 21% (5 dní v týdnu, 8 hodin denně)) |
| |
|
| Data připojení |
|
| Typ připojení |
Pružinová svorka Push-in |
| Min. průřez vodiče, tuhý |
0,2 mm² |
| Max. průřez vodiče, tuhý |
2,5 mm² |
| Min. průřez vodiče, ohebný |
0,2 mm² |
| Max. průřez vodiče, ohebný |
2,5 mm² |
| Průřez vodiče AWG min. |
24 |
| Průřez vodiče AWG max. |
12 |
| Délka odstranění izolace |
10 mm |
