Popis

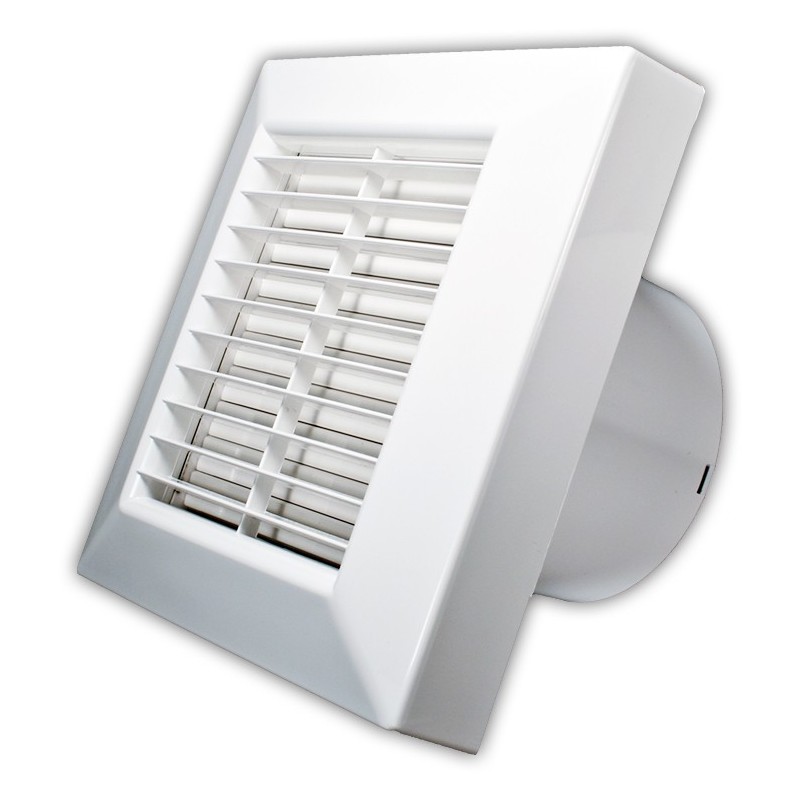

Domovní nástěnný axiální ventilátor, vyrobený ze sněhobílé hmoty ABS, která je antistatická a lehce čistitelná. Krytí výrobku IP44. Dodávaný v průměru 100 (98) mm.
MOTOR:
Jednofázový asynchronní motor s ochranou proti přetížení. Motor má kluzná ložiska a stálou tukovou náplň pro celou dobu životnosti. Díky unikátní konstrukci lze použít pro libovolnou montáž.
POUŽITÍ:
Ventilátor je ideální pro krátké vzduchové rozvody nebo pro ventilaci přes stěnu. Použití pro větrání koupelen, kuchyní, toalet, sklepů atd.
MONTÁŽ VÝROBKU:
Ventilátor lze montovat jak na stěnu, tak na strop.
ČASOVÝ SPÍNAČ (TIMER) – POPIS FUNKCÍ:
Nastavitelný časový spínač používaný do výrobků ECO / PRIMO umožňuje plynulé nastavení doběhu od 30 sekund do 30 minut pomocí otáčení trimru na desce plošných spojů. Zároveň tato verze umožňuje zvolit režim sepnutí a to přesunutím klemy na desce plošných spojů a zvolit jednu ze tří variant:
Mod A – Ventilátor se sepne v momentě zapnutí vypínače (přivedení napětí na svorku T). Po vypnutí vypínače (na svorce T není žádné napětí), ventilátor ještě pracuje po nastavený čas doběhu.
Mod B – Ventilátor sepne teprve po vypnutí vypínače (na svorce T není žádné napětí) a pracuje po nastavený čas.
Mod C – Ventilátor startuje se zpožděním cca 1 minuty (přivedení napětí na svorku T) a po vypnutí vypínače (na svorce T není žádné napětí) ventilátor ještě pracuje po nastavený čas doběhu. V tomto nastavení, jestli dojde k vypnutí napájecího napětí na svorku T dříve než za 1 minutu, ventilátor nezačne pracovat.
Výběr modu A, B nebo C se provádí za pomocí svorky, která se nachází na desce plošných spojů. Přemístěním svorky označené číslicemi 1, 2 a 3 nebo jejím sejmutím, zajistíte změnu sepnutí časového spínače.
Svorka spojuje kontakty 1 a 2 – mod A. (výrobní nastavení )
Svorka spojuje kontakty 2 a 3 – mod B.Sejmutí svorky – mod C.
Další informace
Pro průměr: 100 mm
Materiál: ABS
Barva: bílá
Značka: KLIMATOM
Váha: 0,73 kg
