DS-10-12 Cu 4-6mm2 Spojovač izolovaný lisovací (nové značení D-406-0003)

DS-10-12 Cu 4-6mm2 Spojovač izolovaný lisovací (nové značení D-406-0003)
VÝPRODEJ
Kód produktu: E02111100178
Výrobce: TE Connectivity Solutions GmbH
Skladem
Ukončená výroba

Výrobce ukončil výrobu tohoto produktu. Jedná se tedy o výprodej skladových zásob, které již nelze doobjednat.

14,16 CZK s DPH / KS
11,70 CZK bez DPH
MJ: KS
Hmotnost
0,003 kg
PopisProdej

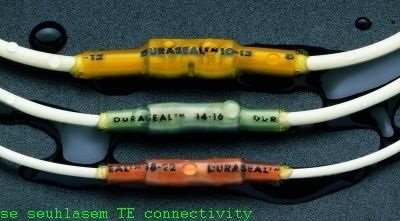

Předizolované lisovací spojovače

Izolované lisovací spojovače
Průřez jádra (mm2) Objednací číslo Barva Délka
min. max. (mm)
0,5 1 D-406-0001 červená 32
1,5 2,5 D-406-0002 modrá 32
4 6 D-406-0003 žlutá 32

Montáž

Zvolíme správnou velikost spojovacího prvku. Konce vodičů odizolujeme v délce 7,5 mm. Při pokojové teplotě teplem tavitelné lepidlo uvnitř prvku nelepí a proto

je velmi snadné zasunout připravené konce vodičů do těla spojovačů nebo oček.

Nalisujeme spojovač nebo očko vhodnými lisovacími kleštěmi např. Raychem AD‑1522‑1.

Lisovaný spoj zahřejeme horkovzdušným nástrojem tak, aby došlo k úplnému smrštění trubičky a vyniknutí teplem tavitelného lepidla z jejích konců. Lepidlo tím vyplní všechny prázdné prostory a spoj utěsní.

Doporučujeme použít horkovzdušný nástroj Raychem HL2010E-230V-EURO a reflektor HL1802E‑070519.
