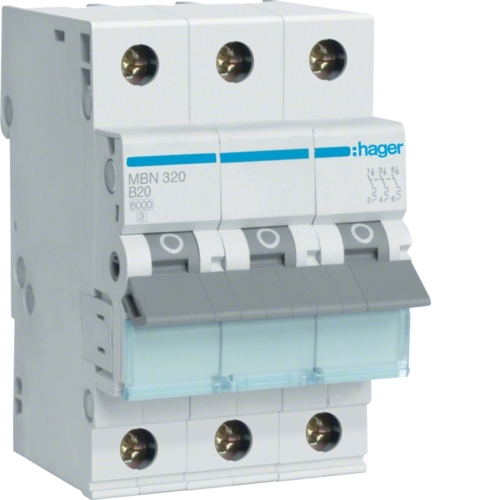

HAGER MBN320 Jistič 3 pól. 20A, char.B, 6 kA

Kód produktu: E20700000404
Výrobce: Hager Electro s.r.o.
Skladem
371,78 CZK s DPH / KS
307,26 CZK bez DPH
Recyklační poplatek 0,31 CZK bez DPH
MJ: KS
Hmotnost
0,292 kg
PopisProdej
Technické charakteristiky
Provedení
Počet zajištěných pólů: 3
počet pólů: 3 P
typ pólu: 3 P
vypínací charakteristika: B

Funkce
Se spínajícím neutrálním vodičem: ne

Hlavní elektrické prvky
zkratová vypínací schopnost: 6 kA
provozní napětí AC: 230 / 400 V
Druh napájecího napětí: AC
frekvence: 50/60 Hz

Napětí
jmenovité izolační napětí: 500 V
jmenovité impulzní výdržné napětí: 4000 V

Elektrický proud
nominální jmenovitý proud: 20 A
Provozní rozpínací schopnost podle EN 60898: 6 kA
Nastavení tepelného spouštěče: 1,13 / 1,45 In
magnetické nastavení proud: 3 / 5 In
Min./max. Prahová hodnota magnetického spouštěče při stejnosměrném proudu: 4 / 7 In
Min./max. Prahová hodnota tepelného spouštěče při stejnosměrném proudu: 1,13 / 1,45 In
Odpojovací kapacita na 1 pól při It 400 V (EN 60947-2): 3 kA
Rozpínací schopnost 400V 50Hz: 6 kA
Rozpínací schopnost Icu při 400V (IEC/EN 60947-2): 10 kA
Rozpínací schopnost při 415 V (EN 60947-2): 10 kA

Elektrický proud / teplota
_empty_: 24,4 A
Jmenovitý proud při 20 °C: 21,1 A
Jmenovitý proud při 30 °C: 20 A
Jmenovitý proud při 35 °C: 19,4 A
Jmenovitý proud při 40 °C: 18,7 A
Jmenovitý proud při 45 °C: 18 A
Jmenovitý proud při 50 °C: 17,3 A
Jmenovitý proud při 55 °C: 16,6 A
Jmenovitý proud při 60 °C: 15,8 A
Jmenovitý proud při 65 °C: 15 A
Jmenovitý proud při 70 °C: 14,1 A

Faktor korekce jmenovitých proudů
Korekční faktor při 2 vedle sebe namontovaných elektrických jističích: 1
Korekční faktor při 3 vedle sebe namontovaných elektrických jističích: 0,95
Korekční faktor při 4 a 5 vedle sebe namontovaných elektrických jističích: 0,9
Korekční faktor při 6 a více vedle sebe namontovaných elektrických jističích: 0,85
Korekční faktor magnetického spouštěče při 100 Hz: 1,1
Korekční faktor magnetického spouštěče při 200 Hz: 1,2
Korekční faktor magnetického spouštěče při 400 Hz: 1,5
Korekční faktor magnetického spouštěče při 60 Hz: 1

Výkon
celkový ztrátový výkon při jmenovitém proudu: 8,9 W
tepelné ztráty na pól: 3,1 W

Výdrž
elektrické životnost v počtu cyklů: 4000
mechanická životnost v cyklech: 20000

Rozměry
hloubka: 70 mm
výška: 83 mm
šířka: 52,5 mm

Instalace, montáž
utahovací moment: 2,8Nm
_empty_: BIconnect

Připojení
průřez pro flexibilní vodiče: 1 - 25mm²
průřez pro pevné vodiče: 1 - 35mm²
Připojovací průřez vstupu a výstupu se šrouby, u masivního vodiče: 1 / 35 mm²
Připojovací průřez vstupu a výstupu se šrouby, u flexibilního vodiče: 1 / 25 mm²
typ připojení: se šrouby

Normy
_empty_: EN 60898-1
Evropská direktiva WEEE: dotčeno
Bezpečnost
krytí IP: IP20
Podmínky použití
Provozní teplota: -25…70 °C
Stupeň znečištění podle IEC 60664 / IEC 60947-2: 2
Třída omezení energie I²t: 3
Výška n.m.: 2000 m
Ochrana před vzdušnou vlhkostí: pro jakékoli klima
Teplota skladu / transportu: -25…80 °C
Identifikace
Hledané slovo: Proudový jistič, automat, vestavný automat, vestavný přístroj, instalační automat, řadový vestavný přístroj, jistič, samočinná pojistka, jistič, přístroj pro instalaci do rozvaděče, zásuvná samočinná pojistka
Popis
Jistič 3 pól. 20A, char.B, 6 kA
