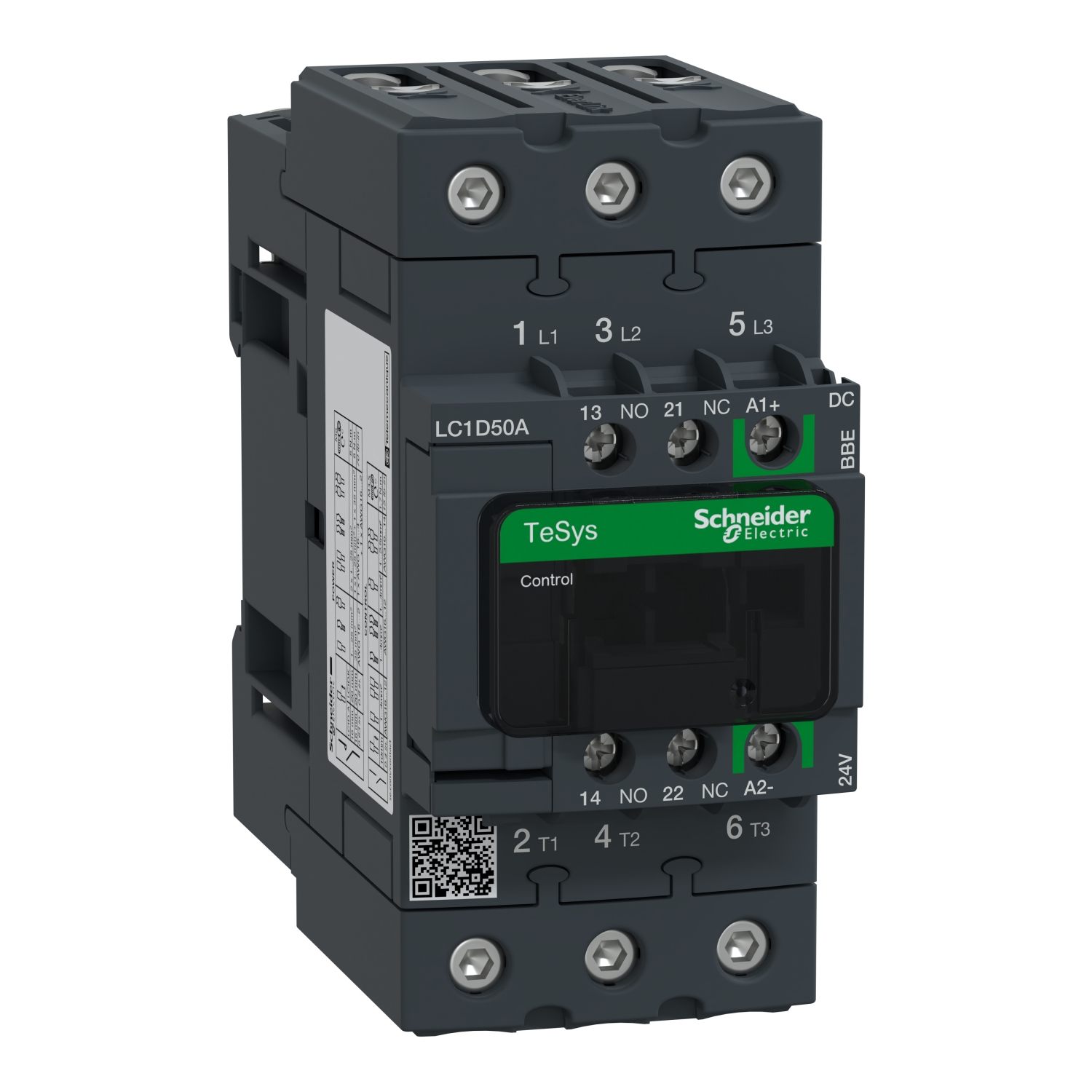

| výkon motoru (kW) |
15 kW at 220...230 V AC 50 Hz (AC-3)
22 kW at 380...400 V AC 50 Hz (AC-3)
25 kW at 415 V AC 50 Hz (AC-3)
30 kW at 440 V AC 50 Hz (AC-3)
30 kW at 500 V AC 50 Hz (AC-3)
33 kW at 660...690 V AC 50 Hz (AC-3)
15 kW at 220...230 V AC 50 Hz (AC-3e)
22 kW at 380...400 V AC 50 Hz (AC-3e)
25 kW at 415 V AC 50 Hz (AC-3e)
30 kW at 440 V AC 50 Hz (AC-3e)
30 kW at 500 V AC 50 Hz (AC-3e)
33 kW at 660...690 V AC 50 Hz (AC-3e) |
| výkon motoru HP (UL / CSA) |
3 hp at 115 V AC 60 Hz for 1 fáz. motors
7,5 hp at 230/240 V AC 60 Hz for 1 fáz. motors
15 hp at 200/208 V AC 60 Hz for 3 fáze motors
15 hp at 230/240 V AC 60 Hz for 3 fáze motors
40 hp at 460/480 V AC 60 Hz for 3 fáze motors
40 hp at 575/600 V AC 60 Hz for 3 fáze motors |
| označení kompatibility |
LC1D |
| složení sílových kontaktů pólu |
3 Z |
| Přední kryt |
Ano |
| [Ith] jmenovitý tepelný proud |
80 A (at 60 °C) for výkonový obvod
10 A (at 60 °C) for signalizační obvod |
| Irms jmen.zapínací proud |
900 A at 440 V for výkonový obvod conforming to IEC 60947
140 A AC for signalizační obvod conforming to IEC 60947-5-1
250 A DC for signalizační obvod conforming to IEC 60947-5-1 |
| jmenovitá vypínací schopnost |
900 A at 440 V for výkonový obvod conforming to IEC 60947 |
| [Icw] jmenovitý krátkodobý výdržný proud |
100 A - 1 s for signalizační obvod
120 A - 500 ms for signalizační obvod
140 A - 100 ms for signalizační obvod
84 A 40 °C - 10 min for výkonový obvod
208 A 40 °C - 1 min for výkonový obvod
400 A 40 °C - 10 s for výkonový obvod
810 A 40 °C - 1 s for výkonový obvod |
| jmenovitý proud pojistky |
10 A gG for signalizační obvod conforming to IEC 60947-5-1
100 A gG at <= 690 V coordination typ 1 for výkonový obvod
100 A gG at <= 690 V coordination typ 2 for výkonový obvod |
| průměrná impedance |
1,5 mΩ - Ith 80 A 50 Hz for výkonový obvod |
| ztrátový výkon na pól |
9,6 W AC-1
3,7 W AC-3
3,7 W AC-3e |
| [Ui] jmenovité izolační napětí |
Výkonový obvod: 690 V podle IEC 60947-4-1
Signalizační obvod: 690 V podle IEC 60947-1 |
| kategorie přepětí |
III |
| stupeň znečištění |
3 |
| [Uimp] jmenovité impulzní výdržné napětí |
6 kV podle IEC 60947 |
| úroveň bezpečnosti a spolehlivosti |
B10d = 1369863 cykly stykač s jmenovitým zatížením podle EN/ISO 13849-1
B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1 |
| mechanická životnost |
6 Mcyklů |
| elektrická životnost |
1,8 Mcyklů 42 A AC-3 při Ue <= 440 V
0,5 Mcyklů 80 A AC-1 při Ue <= 440 V
1,8 Mcyklů 42 A AC-3e při Ue <= 440 V |
| typ ovládacího obvodu |
DC DC se sníženým příkonem |
| provedení cívky |
Vestavěné obousměrné omezení špiček |
| meze napětí ovl. obvodu |
<= 0.1 Uc -40…70 °C odpadnutí DC
0.8...1,2 Uc -40…60 °C provozní DC
1 ... 1,2 Uc 60…70 °C provozní DC |
| spotřeba při přítahu (W) |
11 W 20 °C) |
| přídržný příkon ve W |
0,5 W při 20 °C |
| tepelné ztráty |
0,5 W |
| provozní doba |
55...65 ms spínání
20...120 ms vypínání >= 17221)
20...80 ms vypínání >= 18011) |
| maximální provozní rychlost |
3600 cyk/h při <60 °C |
| Připojení - svorky |
Ovládací obvod: šroubové svorky 1 1…4 mm² - cable stiffness: ohebný bez kabelové koncovky
Ovládací obvod: šroubové svorky 2 1…4 mm² - cable stiffness: ohebný bez kabelové koncovky
Ovládací obvod: šroubové svorky 1 1…4 mm² - cable stiffness: ohebný s kabelovou koncovkou
Ovládací obvod: šroubové svorky 2 1…2,5 mm² - cable stiffness: ohebný s kabelovou koncovkou
Ovládací obvod: šroubové svorky 1 1…4 mm² - cable stiffness: pevný
Ovládací obvod: šroubové svorky 2 1…4 mm² - cable stiffness: pevný
Výkonový obvod: šroubovací svorky EverLink 1 1…35 mm² - cable stiffness: ohebný bez kabelové koncovky
Výkonový obvod: šroubovací svorky EverLink 1 1…35 mm² - cable stiffness: ohebný s kabelovou koncovkou
Výkonový obvod: šroubovací svorky EverLink 1 1…35 mm² - cable stiffness: pevný
Výkonový obvod: šroubovací svorky EverLink 2 1…25 mm² - cable stiffness: ohebný bez kabelové koncovky
Výkonový obvod: šroubovací svorky EverLink 2 1…25 mm² - cable stiffness: ohebný s kabelovou koncovkou
Výkonový obvod: šroubovací svorky EverLink 2 1…25 mm² - cable stiffness: pevný |
| kroutící moment |
Ovládací obvod: 1,7 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm
Ovládací obvod: 1,7 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2
Výkonový obvod: 8 N.m - na šroubovací svorky EverLink - kabel 25…35 mm² šestihranný 4 mm
Výkonový obvod: 5 N.m - na šroubovací svorky EverLink - kabel 1…25 mm² šestihranný 4 mm
Výkonový obvod: 5 N.m - pomocí šroubováku pozidriv No 2
Ovládací obvod: 1,7 N.m - pomocí šroubováku pozidriv No 2 |
| Složení pomocného kontaktu |
1 Z + 1 V |
| typ pomocných kontaktů |
Typ mechanicky svázané kontakty 1 Z + 1 V podle IEC 60947-5-1
typ zrcadlové kontakty 1 V podle IEC 60947-4-1 |
| frekvence signalizačního obvodu |
25...400 Hz |
| minimální spínané napětí |
17 V for signalizační obvod |
| minimální spínací proud |
5 mA for signalizační obvod |
| izolační odpor |
> 10 MΩ for signalizační obvod |
| nepřekrývající se čas |
1,5 ms při vypnutí mezi V a Z kontaktem
1,5 ms při zapnutí mezi V a Z kontaktem |
| upevnění |
Deska
Lišta |
