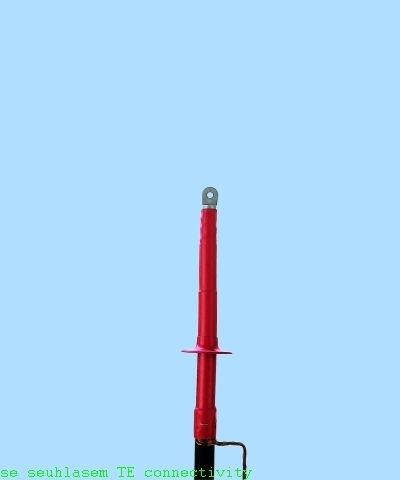

POLT 12F/1XO-L20A Koncovka venkovní

POLT 12F/1XO-L20A Koncovka venkovní
Kód produktu: E02221200064
Výrobce: TE Connectivity Solutions GmbH
Tento produkt není určen k prodeji
Hmotnost
4,18 kg
PopisProdej

Venkovní koncovky pro jednožilové kabely s plastovou izolací a polovodivou

vrstvou na žílách 10 kV, 22 kV a 35 kV

Jmenovité Koncovky se šroubovacími kabelovými oky

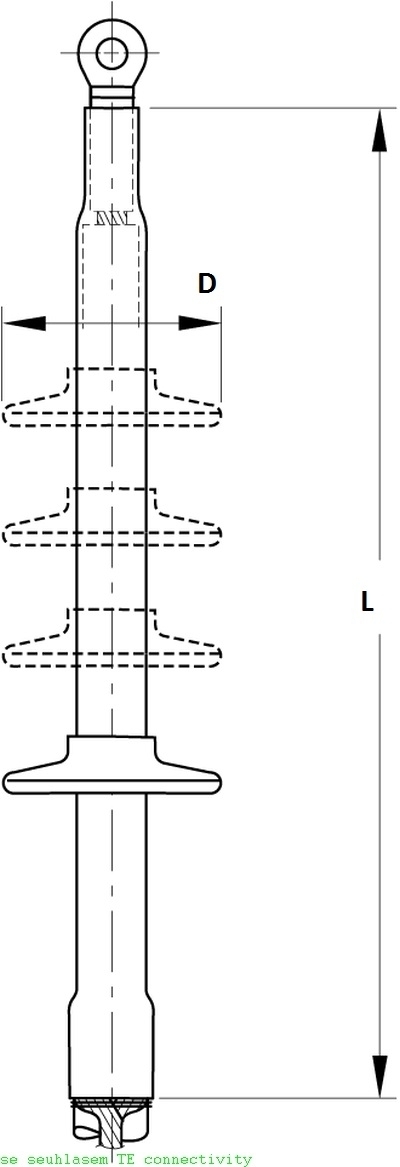

napětí Průřez jádra Objednací číslo Rozměry (mm) Počet
Uo/U (kV) (mm2) L D stříšek
25 - 70 POLT-12C/1XO-L12 300 85 3 x 1
6/10 70 - 150 POLT-12D/1XO-L12A 300 95 3 x 1
120 - 240 POLT-12D/1XO-L12B 300 95 3 x 1
185 - 400 POLT-12E/1XO-L12* 300 115 3 x 1
400 - 630 POLT-12F/1XO-L20** 300 135 3 x 1
25 - 70 POLT-24C/1XO-L12 340 85 3 x 3
50 - 150 POLT-24D/1XO-L12A 340 95 3 x 3
12,7/22 120 - 240 POLT-24D/1XO-L12B 340 95 3 x 3
185 - 400 POLT-24E/1XO-L12* 340 115 3 x 3
400 - 630 POLT-24F/1XO-L20* 340 135 3 x 3
35 POLT-42C/1XO-L12 500 85 3 x 4
50 - 120 POLT-42D/1XO-L12 500 95 3 x 4
20/35 120 - 240 POLT-42E/1XO-L12 500 115 3 x 4
185 - 400 POLT-42F/1XO-L12* 500 135 3 x 4
400 - 500 POLT-42F/1XO-L20** 500 135 3 x 4

* Pouze pro měděná jádra lze použít až do průřezu 500 mm.
** Koncovky s doplňkovým kódem L20 obsahují šroubovací kabelová oka pro šrouby M20, pro měděná jádra pouze do 500 mm.

Upozornění:

Jedna sada koncovek obsahuje díly pro ukončení 3 žil (fází).
Popis
Venkovní koncovky pro jednožilové kabely s plastovou izolací a polovodivou
vrstvou na žílách 10 kV, 22 kV a 35 kV
