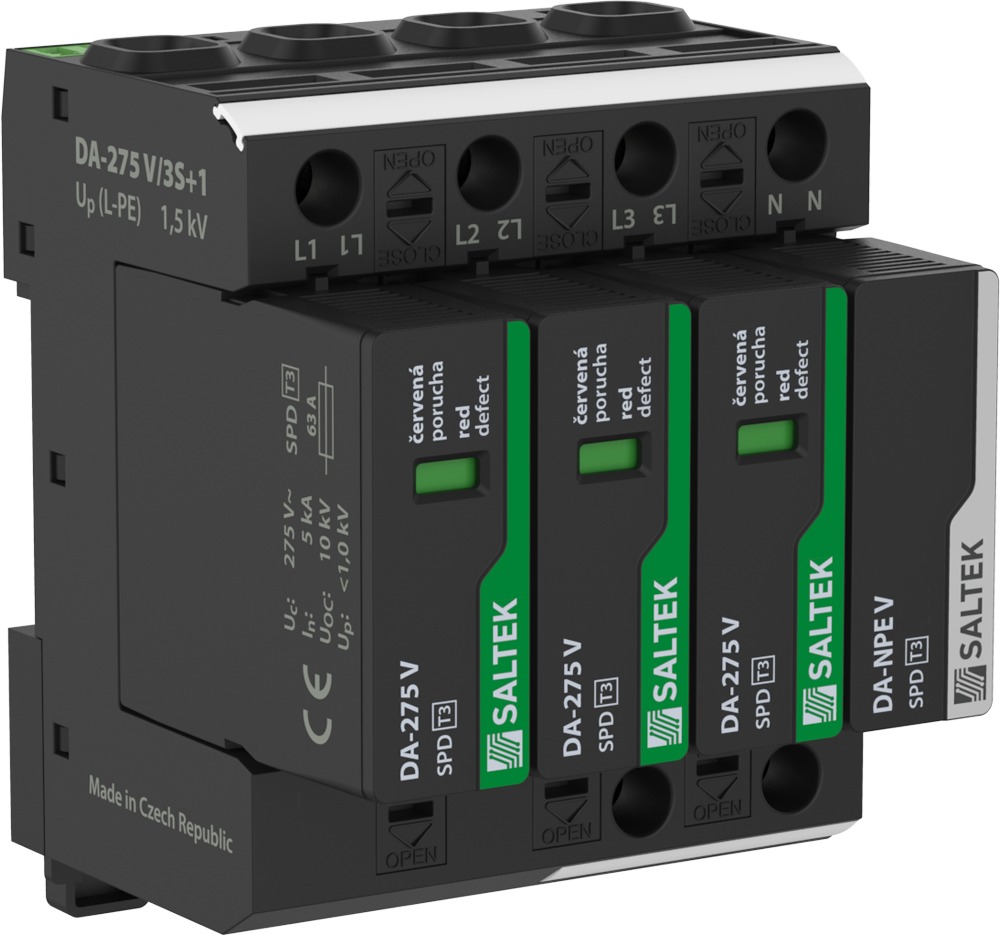

Saltek DA-275 V/3S+1

Kód produktu: E20600000137
Výrobce: SALTEK s.r.o.
Na objednávku
3 620,19 CZK s DPH / KS
2 991,89 CZK bez DPH
Recyklační poplatek 0,40 CZK bez DPH
MJ: KS
Hmotnost
0,44 kg
PopisProdej

přepěťová ochrana třífázová, zapojení 3+1, instalace těsně před chráněné zařízení, vhodné pro systémy TN a TT, 63 A, dálková signalizace poruchy

Technické parametry
Typ SPD T3
Montáž lišta DIN 35 mm
Jmenovité napětí Un 230 V AC
Nejvyšší trvalé provozní napětí L-N Uc 275,00 V AC
Nejvyšší trvalé provozní napětí N-PE Uc 255,00 V AC
Typ sítě TT
Maximální předjištění 63 A gL/gG
Jmenovitý zkratový proud ISCCR 25,0 kA
Jmenovitý výbojový proud (8/20 µs) L-N In 5,00 kA
Jmenovitý výbojový proud (8/20 µs) N-PE In 10,00 kA
Zkušební napětí L-N Uoc 10,0 kV
Zkušební napětí N-PE Uoc 20,0 kV
Napěťová ochranná hladina mód L-N Up 1,00 kV
Napěťová ochranná hladina mód L-PE Up 1,50 kV
Napěťová ochranná hladina mód N-PE Up 1,50 kV
Doba odezvy L-N ta 25 ns
Doba odezvy N-PE ta 100 ns
TOV 5 s L-N 335 V
TOV charakteristika (TOV 5 s) výdržná
TOV 120 min L-N 440 V
TOV charakteristika (120 min) bezpečně poruchová
TOV 200 ms L-PE 1 455 V
TOV 200 ms N-PE 1 200 V
TOV charakteristika (TOV 200 ms) bezpečně poruchová
Průřez připojovaných vodičů pevný (min) 1,00 mm2
Průřez připojovaných vodičů pevný (max) 35,00 mm2
Průřez připojovaných vodičů slaněný (min) 1,00 mm2
Průřez připojovaných vodičů slaněný (max) 25,00 mm2
Průřez připojovaných vodičů dálkové signalizace pevný (max) 1,5 mm2
Průřez připojovaných vodičů dálkové signalizace slaněný (max) 1,5 mm2
Signalizace poruchy L-N červené zbarvení indikačního pole
Signalizace poruchy N-PE ne
Dálková signalizace bezpotenciálový přepínací kontakt
Kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 80 °C
Rozsah vlhkosti 5 - 95 %
Splňuje požadavky normy ČSN EN 61643-11 ed.2
Třída ETIM EC000942
Celní nomenklatura 85363030
EAN 8595090518495

Způsob montáže
DIN lišta 35 mm
Jmenovité napětí AC
230 V
Maximální trvalé napětí AC
275 V
Jmenovitý svodový rázový proud (8/20) (L-N)
5 kA
Napěťová ochranná hladina
1,5 kV
Napěťová ochranná hladina L-N
1 kV
Napěťová ochranná hladina L-PE/N-PE
1,5 kV
Počet pólů
S komunikačním kontaktem
Ano
Signalizace na přístroji
Optické
Zkušební třída typ 3
Ano
