SALTEK DM-024/1-RS

Kód produktu: E20600001905
Výrobce: SALTEK s.r.o.
Tento produkt není určen k prodeji
Hmotnost
0,06 kg
PopisProdej

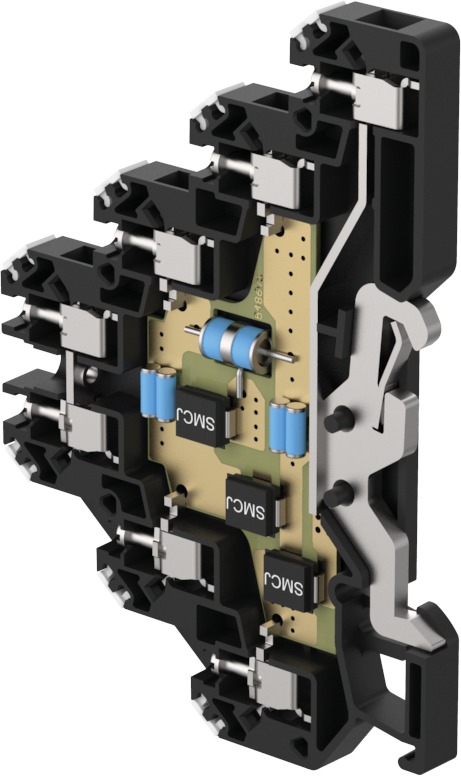

přepěťová ochrana dvoužilových signálových linek, instalace těsně před chráněné zařízení, řadová svorka, 24 V DC, do 0,5 A

Technické parametry
Typ SPD C2, C3
Umístění SPD ST 2+3
Montáž lišta DIN 35 mm
Jmenovité napětí Un 24 V DC
Nejvyšší trvalé provozní napětí Uc 25,00 V AC
Nejvyšší trvalé provozní napětí Uc 36,00 V DC
Jmenovitý zatěžovací proud při 25°C IL 0,500 A
Mezní frekvence žíla-žíla f 4,00 MHz
Sériový odpor na žílu R 1,60 Ω
D1 impulsní výbojový proud (10/350 µs) na žílu Iimp 0,50 kA
D1 celkový výbojový proud (10/350 µs) žíly-PE ITotal 1,00 kA
C2 jmenovitý výbojový proud (8/20 µs) na žílu In 5,00 kA
C2 celkový výbojový proud (8/20 µs) žíly-PE ITotal 10,00 kA
C2 ochranná hladina napětí mód žíla-PE při In Up 65 V
C2 ochranná hladina napětí mód žíla-žíla při In Up 50 V
C3 ochranná hladina napětí mód žíla-PE při 1 kV/µs Up 45 V
C3 ochranná hladina napětí mód žíla-žíla při 1 kV/µs Up 45 V
Doba odezvy žíla-žíla ta 1 ns
Doba odezvy žíla-PE ta 1 ns
Připojení (vstup - výstup) svorky - svorky
Průřez připojovaných vodičů pevný (min) 0,14 mm2
Průřez připojovaných vodičů pevný (max) 4,00 mm2
Průřez připojovaných vodičů slaněný (min) 0,14 mm2
Průřez připojovaných vodičů slaněný (max) 2,50 mm2
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 70 °C
Splňuje požadavky normy ČSN EN 61643-21+A1,A2
Třída ETIM EC001625
Celní nomenklatura 85363010
EAN 8595090551423

Maximální trvalé napětí AC
25 V
Maximální trvalé napětí DC
36 V
Jmenovitý zatěžovací proud
0,5 A
Napěťová ochranná hladina
65 V
Napěťová ochranná hladina žíla/žíla
50 V
Napěťová ochranná hladina žíla/země
65 V
Mezní kmitočet
4 MHz
Způsob montáže
DIN lišta 35 mm
Přípojka 1
Svorka
Provedení testované ohledně nebezpečí výbuchu
Ne

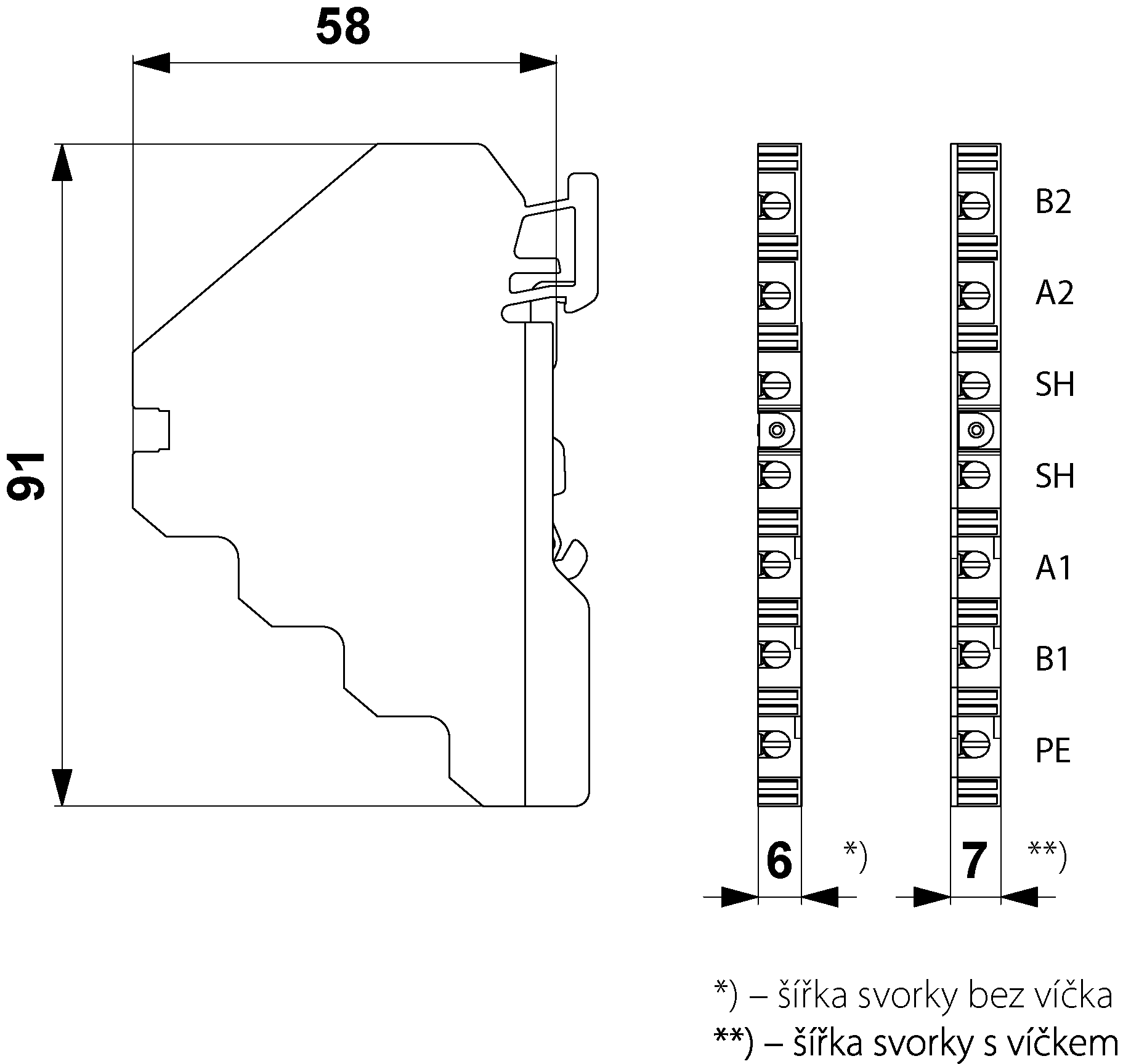

Obrázky
