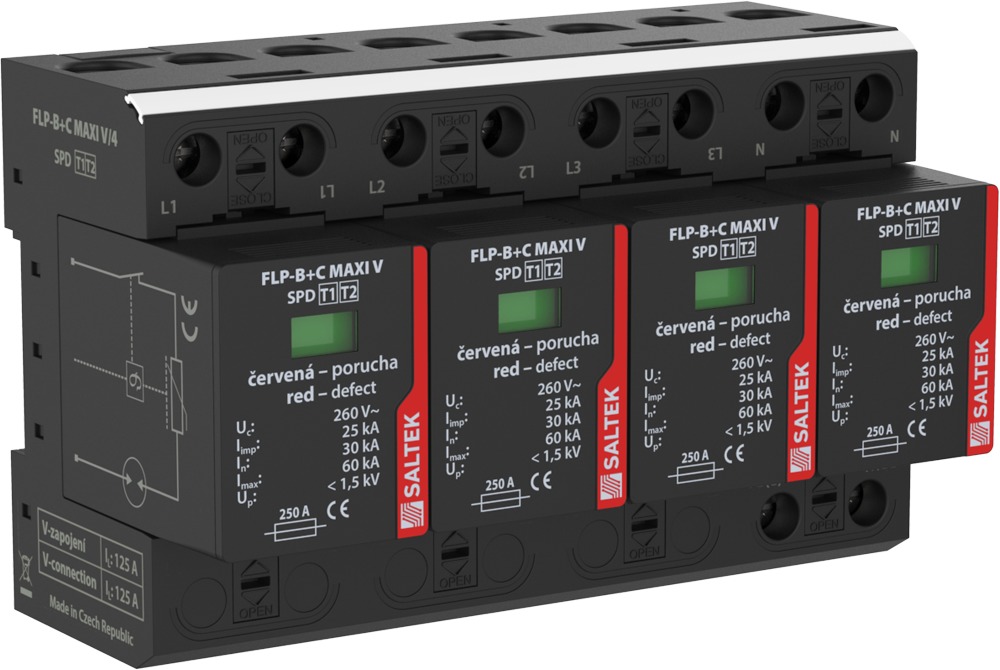

kombinovaný svodič bleskových proudů a přepětí, vhodné pro 3-fázový systém TN-S, instalace na vstupu do budovy, 100 kA (10/350), 240 kA (8/20)
Technické parametry
Typ SPD T1,T2
Montáž lišta DIN 35 mm
Jmenovité napětí Un 230 V AC
Nejvyšší trvalé provozní napětí Uc 260,00 V AC
Jmenovitý zatěžovací proud pro "V" zapojení IL 125 A
Typ sítě TN
Maximální předjištění 250 A gL/gG
Maximální předjištění pro "V" zapojení 125 A gL/gG
Jmenovitý zkratový proud ISCCR 50,0 kA
Celkový výbojový proud (10/350 µs) ITotal(10/350) 100,00 kA
Impulsní výbojový proud (10/350 µs) Iimp 25,00 kA
Jmenovitý výbojový proud (8/20 µs) In 30,00 kA
Maximální výbojový proud (8/20 µs) Imax 60,00 kA
Napěťová ochranná hladina Up 1,50 kV
Reziduální napětí MOV při In URES 0,85 kV
Doba odezvy ta 100 ns
TOV 5 s L-N 335 V
TOV charakteristika (TOV 5 s) výdržná
TOV 120 min L-N 440 V
TOV charakteristika (120 min) výdržná
Průřez připojovaných vodičů pevný (min) 2,50 mm2
Průřez připojovaných vodičů pevný (max) 50,00 mm2
Průřez připojovaných vodičů slaněný (min) 2,50 mm2
Průřez připojovaných vodičů slaněný (max) 35,00 mm2
Signalizace poruchy červené zbarvení indikačního pole
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 80 °C
Rozsah vlhkosti 5 - 95 %
Splňuje požadavky normy ČSN EN 61643-11 ed.2
Třída ETIM EC001457
Náhradní modul FLP-B+C MAXI V/0
Celní nomenklatura 85363090
EAN 8595090550945
