Základní popis
| řada |
TeSys |
| označení výrobku |

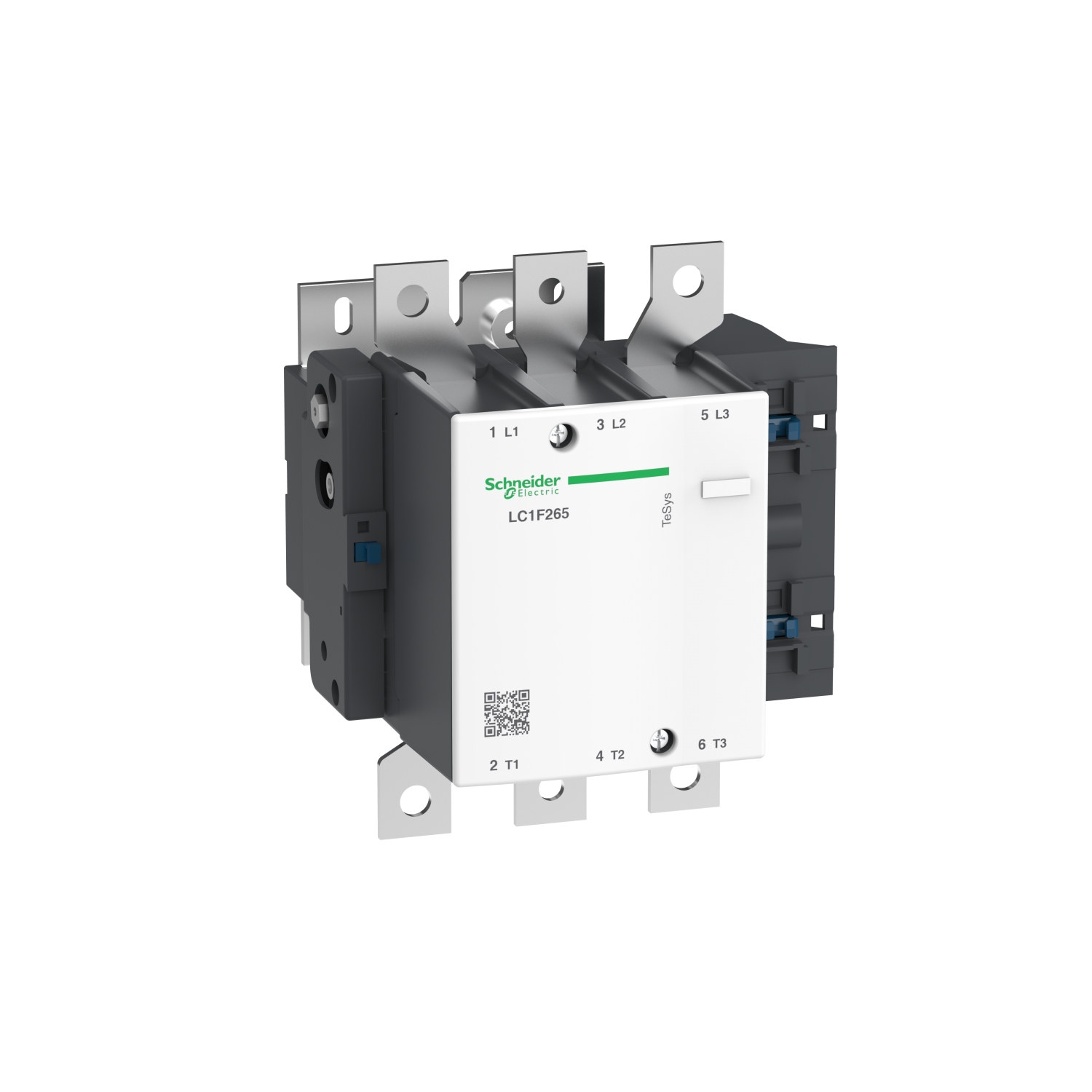

TeSys F |
| typ produktu nebo součásti |
Stykač |
| označení přístroje |
LC1F |
| použití stykače |
Odporová zátěž
Ovládání motoru |
| kategorie použití |
AC-3
AC-4
AC-1 |
| popis pólů |
3P |
| složení sílových kontaktů pólu |
3 Z |
| [Ie] jmenovitý pracovní proud |
350 A 40 °C) při <= 440 V AC AC-1
265 A 55 °C) při <= 440 V AC AC-3 |
| výkon motoru (kW) |
132 kW při 380...400 V AC 50/60 Hz (AC-3)
140 kW při 415 V AC 50/60 Hz (AC-3)
140 kW při 440 V AC 50/60 Hz (AC-3)
147 kW při 1000 V AC 50/60 Hz (AC-3)
160 kW při 500 V AC 50/60 Hz (AC-3)
75 kW při 220...240 V AC 50/60 Hz (AC-3)
160 kW při 660...690 V AC 50/60 Hz (AC-3)
51 kW při 400 V AC 50/60 Hz (AC-4) |
Doplňky
| [Uc] napětí ovládacího obvodu |
24 ... 1000 V AC 40...400 Hz s cívkou LX1 / LX9
24 ... 460 V DC s cívkou LX4
100...250 V AC 50/60 Hz s LXE cívkou
100 ... 380 V s LXE cívkou |
| [Uimp] jmenovité impulzní výdržné napětí |
8 kV |
| kategorie přepětí |
III |
| [Ith] jmenovitý tepelný proud |
350 A při <40 °C |
| Irms jmen.zapínací proud |
2650 A AC podle IEC 60947-4-1 |
| jmenovitá vypínací schopnost |
2120 A podle IEC 60947-4-1 |
| [Icw] jmenovitý krátkodobý výdržný proud |
2200 A při <40 °C - 10 s
1230 A při <40 °C - 30 s
950 A při <40 °C - 1 min
620 A při <40 °C - 3 min
480 A při <40 °C - 10 min |
| jmenovitý proud pojistky |
315 A aM při <= 440 V
400 A gG při <= 440 V |
| průměrná impedance |
0,3 mΩ - Ith 350 A 50 Hz |
| [Ui] jmenovité izolační napětí |
1000 V podle IEC 60947-4-1
1500 V podle VDE 0110 skupina C |
| ztrátový výkon na pól |
37 W AC-1
21 W AC-3 |
| meze napětí ovl. obvodu |
Provozní: 0,85...1,1 Uc AC 40...400 Hz s cívkou LX1 / LX9
Odpadnutí: 0,35...0,55 Uc AC 40...400 Hz s cívkou LX1 / LX9
Provozní: 0,85...1,1 Uc DC s cívkou LX4
Odpadnutí: 0,15...0,2 Uc DC s cívkou LX4
Provozní: 85 ... 275 V AC 50/60 Hz s LXE cívkou
Odpadnutí: 0 ... 60 V AC 50/60 Hz s LXE cívkou
Provozní: 85 ... 418 V DC s LXE cívkou
Odpadnutí: 0 ... 45 V DC s LXE cívkou |
| tepelné ztráty |
8 W
2,2…2,5 W |
| provozní doba |
40...65 ms spínání pro s cívkou LX1 / LX9
100...170 ms vypínání pro s cívkou LX1 / LX9
40...50 ms spínání pro s cívkou LX4
40...65 ms vypínání pro s cívkou LX4
40...80 ms spínání pro s LXE cívkou
6 ... 54 ms vypínání pro s LXE cívkou |
| upevnění |
Deska |
| Normy |
IEC 60947-1
IEC 60947-4-1
JIS C8201-4-1
EN 60947-1
EN 60947-4-1 |
| certifikace výrobků |
ABS
CB
DNV
RMRoS
UL
CSA
RINA
LROS (Lloyds register of shipping)
BV
UKCA |
| připojení - svorky |
Výkonový obvod: sběrnice 2 kabel(y) - průřez sběrnice: 32 x 4 mm
Výkonový obvod: svorky pro oka 1 kabel(y) 240 mm²
Výkonový obvod: konektor 1 kabel(y) 240 mm²
Výkonový obvod: šroubové spojení
Ovládací obvod: šroubové svorky 1 kabel(y) 1…4 mm²ohebný bez kabelové koncovky
Ovládací obvod: šroubové svorky 2 kabel(y) 1…4 mm²ohebný s kabelovou koncovkou
Ovládací obvod: šroubové svorky 1 kabel(y) 1…4 mm²ohebný s kabelovou koncovkou
Ovládací obvod: šroubové svorky 2 kabel(y) 1…2,5 mm²pevný bez kabelové koncovky
Ovládací obvod: šroubové svorky 1 kabel(y) 1…4 mm²
Ovládací obvod: šroubové svorky 2 kabel(y) 1…4 mm²
Ovládací obvod: šroubové svorky 1,0 kabel(y) 0,2…2,5 mm²ohebný bez kabelové koncovky
Ovládací obvod: šroubové svorky 1,0 kabel(y) 0,25…2,5 mm²ohebný s kabelovou koncovkou
Ovládací obvod: šroubové svorky 1,0 kabel(y) 0,2…2,5 mm²pevný bez kabelové koncovky |
| kroutící moment |
Výkonový obvod: 35 N.m
Ovládací obvod: 1,2 N.m
Ovládací obvod: 0,6 N.m |
| mechanická životnost |
10 Mcyklů |
| spotřeba při přítahu (VA) |
600…700 VA, 40...400 Hz cos phi 0,9 (at 20 °C)s cívkou LX1 / LX9
655…803 VA (at 20 °C)s cívkou LX4
300…350 VA, 50/60 Hz cos phi 0,5 (at 20 °C)s LXE cívkou
300…310 VA (at 20 °C)s LXE cívkou |
| přídržný příkon ve VA |
8…10 VA, 40...400 Hz cos phi 0,9 (at 20 °C)s cívkou LX1 / LX9
3,68…4,53 VA (at 20 °C)s cívkou LX4
4,5…7,0 VA, 50/60 Hz cos phi 0,5 (at 20 °C)s LXE cívkou
2,5…4,0 VA (at 20 °C)s LXE cívkou |
| maximální provozní rychlost |
2400 cyk/h při <55 °C |
| označení kompatibility |
LC1F |
| [Ue] jmenovité pracovní napětí |
<= 1000 V AC-1
<= 690 V AC-3
<= 690 V AC-4
<= 460 V DC |
Prostředí
| stupeň krytí IP |
IP20 čelní s kryty podle IEC 60529
IP20 čelní s kryty podle VDE 0106 |
| Použití ochrany |
TH |
| provozní teplota |
-5…55 °C |
| teplota okolí pro uskladnění |
-60…80 °C |
| dovolená teplota okolního vzduchu |
-40…70 °C |
| Pracovní nadmořská výška |
3000 m bez snížení zatížení |
| mechanická robustnost |
Vibrace stykač vypnut: 2 Gn, 5...300 Hz
Vibrace stykač sepnut: 5 Gn, 5...300 Hz
Rázy stykač vypnut: 6 Gn pro 1/2 sinusové vlny (11 ms)
Rázy stykač sepnut: 15 Gn pro 1/2 sinusové vlny (11 ms) |
| výška |
203 mm |
| šířka |
201,5 mm |
| hloubka |
213 mm |
| hmotnost přístroje |
8,54 kg |
Jednotky balení
| Typ balení 1 |
PCE |
| Počet jednotek v balení 1 |
1 |
| Výška balení 1 |
25,000 cm |
| Šířka balení 1 |
25,000 cm |
| Délka balení 1 |
28,000 cm |
| Hmotnost balení 1 |
7,159 kg |
| Typ balení 2 |
P06 |
| Počet jednotek v balení 2 |
12 |
| Výška balení 2 |
75,000 cm |
| Šířka balení 2 |
60,000 cm |
| Délka balení 2 |
80,000 cm |
| Hmotnost balení 2 |
95,140 kg |
Záruční lhůta
| Záruka |
18 měsíců |
|
