Elektrické údaje
Návrhové hodnoty dle EN 60664
Overvoltage category III III II
Pollution degree 3 2 2
Návrhové napětí - - 450 V
Návrhové rázové napětí - - 4 kV
Jmenovitý proud - - 32 A
Atesty dle UL 486C
Use group B C D
Jmenovité napětí dle - 600 V -
Jmenovitý proud dle - 20 A -
Údaje o připojení
Připojení 1
Plný vodič 0,75 … 4 mm² / 18 … 12 AWG
Vícedrátový vodič 1,5 … 4 mm²
Průměr vodiče 1,6 … 2 mm / 18 … 12 AWG
Délka odizolování 10 … 11 mm / 0.39 … 0.43 palců

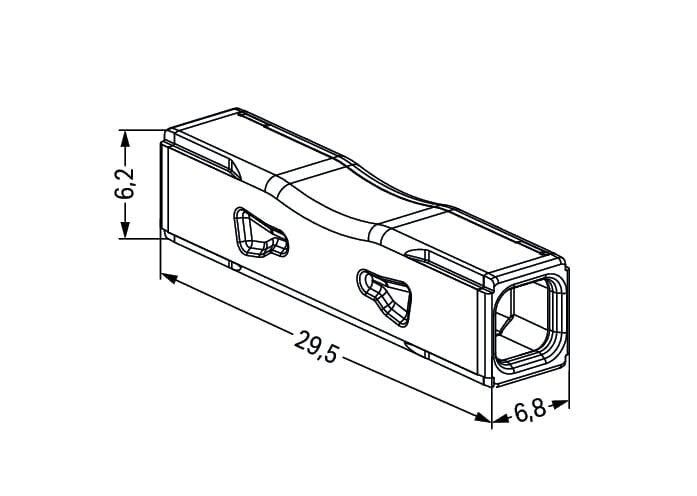

Geometrické údaje
Šířka 6,8 mm / 0.268 palců
Výška 6,15 mm / 0.242 palců
Hloubka 29,5 mm / 1.161 palců
Údaje o materiálu
Barva Transparentní
Barva krytu Transparentní
Materiálová skupina IIIa
Izolační materiál Polykarbonát (PC)
Třída hořlavosti podle UL94 V2
Materiál svěracích pružin Chromniklová pružinová ocel (CrNi)
Materiál kontaktů Elektrolytická měď (ECu)
Povrch kontaktů Cínování
Požární zatížení 0,038 MJ
Hmotnost izolačního materiálu 0.8 g
Hmotnost 1,4 g
